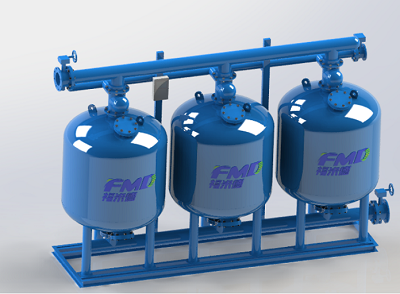

SCF-QS全自動淺層介質過濾器介紹及結構組成

SCF-QS工作原理:

淺層介質過濾器是利用石英砂作為過濾介質,在一定的壓力下,把濁度較高的水通過一定厚度的粒狀或非粒的石英砂過濾,有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等,最終達到降低水濁度、凈化水質效果的一種高效過濾設備。

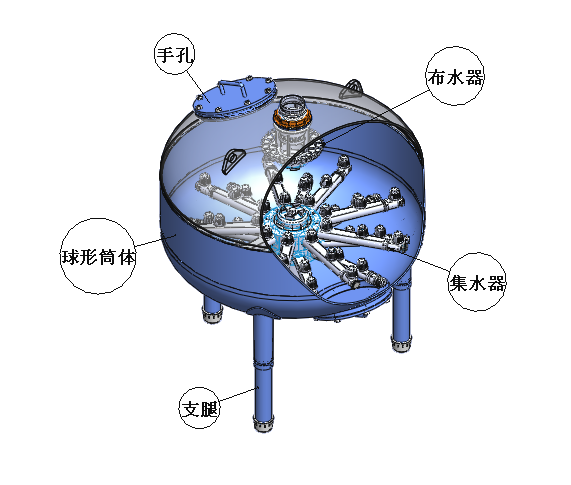

SCF-QS 產品結構圖示

SCF-QS單元主要部件由球形罐體,布水器,集水器,手孔及支腿等組成。

球形罐體:可以充分配合布水器,均勻布水;配合集水器的55個水帽,反沖洗時形成內環流,不跑沙。
布水器:使未過濾水即使在高流量的情況下亦能均勻流過填料層,并在填料層上維持一平整水面。
集水器:獨特的55個蘑菇狀壓差補償集水器,使系統在過濾狀態下各部分水壓平衡,過濾流速高,效率高;在反洗狀態下,形成內環流,反沖效率高且不跑沙。
手孔:過濾器有上、下兩個手孔,方便安裝及更換收集器和集水器,并且上手孔可用于觀察和加料,下手孔可用于清空和維護。

支腿:可拆卸支腿方便運輸,減少運輸成本,現場安裝方便,高度可調,更好的適應不平整的地面。

工作原理

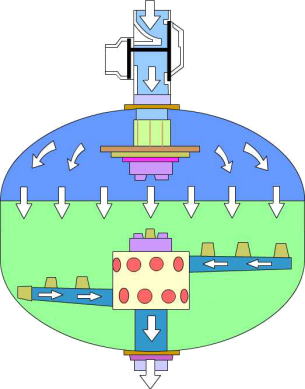

過濾狀態




當系統處于過濾狀態時,未經過濾的水通過上部的布水器,配合球形外殼,以接近平流的狀態到達過濾器內的填料層。當水流過填料層時,雜質被截留在填料層內。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾,決定了過濾器在高的流速下過濾,仍可達到良好的過濾效果。

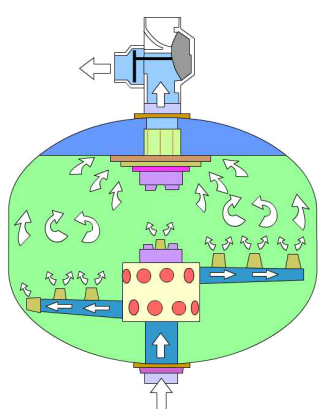

反洗狀態




隨著雜質在填料層中的不斷聚積,壓頭損失(即壓差)將不斷增大。當壓差達到一定的設定限度或過濾時間達到設定值時,系統將自動轉換至反洗狀態,以清洗填料層并清除聚積起來的雜質,對系統來說,經常性的反洗以清除聚積起來的雜質是必須的。

      當系統進入反洗狀態時,通過PLC控制改變三通閥的通斷位置(進口關閉,排污口打開),其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由于系統壓力被反洗的過濾單元的填料層在水流的沖擊下被沖起,雜質則通過三通閥的排污口被排出。

規格參數表

型   號

SCF-QS-1

SCF-QS-2

SCF-QS-3

SCF-QS-4

SCF-QS-5

SCF-QS-6

進、出水總管通徑DN(mm)

(100)

200

200

200

200

200

排污總管通徑DN(mm)

(80)

100

100

100

100

100

流量(m3/h)

15~50

30~100

45~150

60~200

75~250

90~300

最大工作壓力(MPA)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

過濾面積(m2)

1.13

2.26

3.39

4.52

5.65

6.78

總長(mm)

(1320)

2640

3960

5280

6600

1920

石英砂(Kg)

860

1720

2580

3440

4300

5160

排污閥接口

4”×3”

4”×3”

4”×3”

4”×3”

4”×3”

4”×3”

 對于更大的流量可以采用更多的過濾單元并聯使用,請聯系我們產品工程師給您詳細解答。

裝配說明:
一、安裝順序
1.安裝地面的檢查:地面要求平整,平整度要求小于 10毫米/每米;水泥地面要求承重大于3噸/平方米。
2.排列SCF-QS 單元:將SCF-QS單元按照安裝圖紙排列。
3.安裝排污閥。(溝槽式管接頭連接)
4.安裝進出排水總管。(安裝時注意保護塑料排污閥,以免碰壞,必要時安裝支架支撐總管)
5.安裝壓差開關,進出水壓力表及排氣閥,注意螺紋接口,以免接錯。
6.給SCF-QS單元接線以及管路。
二、安裝方法

第一步:SCF-QS單元的裝配



1.進水螺紋蓋濾灌

2.六角螺栓M16×35

3.墊片

4.上手孔蓋

5.O型圈N307×7

6.布水器

7.集水器

8.球形筒體

9.出水螺紋蓋

10.支腿

11.支腿蓋

12.O型圈N307×7

13.下手孔蓋

14.墊片

15.六角螺栓M16×35

適用范圍

1、主要用于水處理除濁、軟化水、電滲析、反滲透的前級預處理,也可用于地表水、地下水等方面??捎行У娜コ械膽腋∥?,有機物、膠體、泥沙等。

2、可廣泛應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等??蓾M足各行業液體過濾需要。
